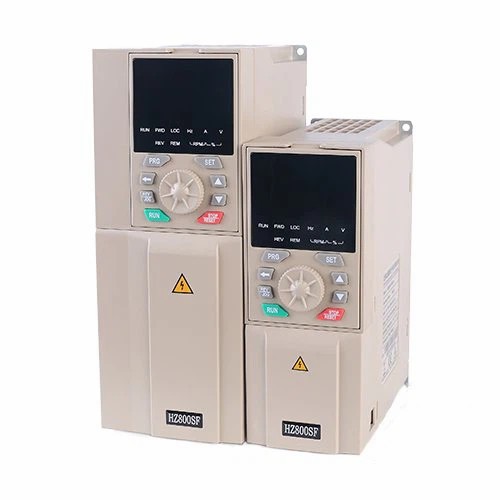

El nostre variador de freqüència (VFD), dissenyat per a un control precís del motor, és una solució versàtil destinada a millorar l'eficiència energètica i el rendiment operatiu.
L'accionament inversor permet un control precís de la velocitat del motor, el que resulta en un consum d'energia reduït i costos operatius més baixos, cosa que la converteix en una opció respectuosa amb el medi ambient per a les empreses.
Unitat de freqüència per a motor trifàsic
Material d'alta qualitat i tecnologia de primer nivell. Funció potent, transmissió variable contínuament. Aspecte regular, petit i bonic. Funcionament còmode i pantalla digital intuïtiva.
Aquest tipus de VFD s'utilitza sovint en entorns residencials i comercials petits, ja que s'adapta a motors que funcionen amb una potència de 120 V i no requereixen alts nivells de potència de sortida.
Atorguem a cada segment d'entrada 220V i tres segments d'entrada de 220V. Quan s'utilitza per a una sola fase, tots els altres segments es poden utilitzar com a línia de recanvi.
L'ús del dispositiu de conversió de freqüència, el sistema d'aire condicionat d'arrossegament de la bomba de refrigeració, la bomba d'aigua freda, el ventilador és una tecnologia d'estalvi d'energia molt bona.
Unitat de freqüència variable de 3,7 kW. Es tracta d'un motor d'engranatges de CC sense escombretes de 24V 150W amb una brida de 90x90mm. La caixa de canvis d'angle recte de l'eix de la clau 10:1 integrada porta la velocitat i el parell a 300.
Unitat de freqüència variable de 5,5 kW. Es tracta d'un motor d'engranatge de CC sense escombretes de 24V 150W amb una brida de 90x90mm. La caixa de canvis cilíndrica integrada 5:1 porta la velocitat i el parell a 600 rpm i 1,95 Nm (276,14.
El convertidor de freqüència és una màquina de força de CA que converteix l'electricitat subministrada a diferents freqüències. A finals de la dècada de 1980, la Xina va començar a utilitzar un convertidor de freqüència.
Què és la unitat de freqüència variable VFD
Un VFD o variador de freqüència és un dispositiu electrònic utilitzat per controlar un motor d'inducció de CA o un motor síncron. Un VFD controla el parell, la velocitat i la direcció del motor, arrencant i accelerant sense problemes el motor fins a la velocitat desitjada a una velocitat d'acceleració controlada. La desacceleració també es controla i la frenada està disponible com a opció. Els VFD us permeten utilitzar un sol motor per a una varietat de processos i condicions que poden requerir diferents velocitats.
Avantatges de la unitat de freqüència variable VFD
Millora de l'eficiència energètica
Entre els avantatges més convincents dels VFD hi ha la seva notable capacitat per millorar l'eficiència energètica, que, al seu torn, redueix les despeses energètiques. Els motors solen constituir una part substancial del consum d'energia, especialment en instal·lacions industrials. Els VFD arriben al rescat governant amb habilitat la velocitat del motor, sobretot quan el motor no requereix potència a tota velocitat o un ritme constant.
Mitigació de la baixada de tensió
Les caigudes de tensió, caracteritzades per caigudes de tensió transitòries, sovint afecten els entorns industrials, sovint es produeixen durant l'activació de grans línies de motor de CA. Aquestes caigudes poden ser perjudicials per a equips delicats com ordinadors i sensors. Els VFD eviten aquest problema engegant el motor a tensió zero i augmentant-lo gradualment a partir d'aquí.
Corrent d'arrencada controlat
Els VFD ofereixen una altra ploma a la seva tapa mitjançant la gestió eficaç del corrent d'inici. Posseeixen la capacitat d'iniciar motors a tensió i freqüència zero, la qual cosa no només minimitza el desgast dels motors, sinó que també allarga la seva vida útil, reduint la necessitat de manteniment i reparació freqüents.
Salvaguarda d'equips
Un altre aspecte destacable dels VFD és la seva capacitat per adaptar i limitar el parell, assegurant que els motors no s'aventuren més enllà dels seus límits de parell segurs. Aquesta mesura proactiva protegeix la maquinària i l'equip, evitant danys i evitant possibles interrupcions de la producció.
Control de procés de precisió
En l'àmbit de la fabricació industrial, els VFD resulten inestimables per optimitzar els processos de producció, ja que permeten un control ajustat de les velocitats del motor. Els VFD es poden programar per fer funcionar motors a velocitats ideals o aturar-se en posicions predefinides, superant amb precisió altres mètodes de control de motors. A més, molts VFD es poden controlar de forma remota, oferint una major flexibilitat.
Reducció de soroll
Tot i que no és el seu objectiu principal, els VFD fan el servei de reduir els nivells de soroll ambiental fent funcionar motors a velocitats més baixes. Aquesta característica és especialment avantatjosa en entorns industrials on els nivells de soroll ambiental reduïts contribueixen a millorar les condicions de treball i una comunicació més fluida a la planta de fàbrica. Aquesta petita però significativa millora crea un entorn de treball més propici.
El VFD funciona agafant energia de CA a la freqüència de 60 Hz, la converteix en corrent continu (CC) a través d'un circuit rectificador i l'envia a través d'un bus de CC per filtrar encara més la tensió. Aleshores, l'energia arriba a l'inversor que crea polsos d'energia CC que funcionen com un corrent CA. La naturalesa pulsada de la sortida imita prou la potència de CA per crear els processos d'inducció correctes necessaris per girar el rotor del motor.
Com que el corrent continu és més fàcil de controlar en tensió i freqüència, utilitzar-lo en lloc de l'alimentació de CA real permet que el VFD ajusti el subministrament elèctric sobre la marxa. Una sèrie de transistors, especialment la porta aïllada, transistor bipolar (IGBT), ofereix un control manual o automàtic sobre la potència de sortida i el rendiment de la bomba EDDY resultant. La potència s'augmenta fàcilment a una bomba de fang amb una càrrega pesada i després es torna a caure després d'un bloqueig o canvia la textura del purí o del fang que es bomba.
Característiques clau de la unitat de freqüència variable VFD
Valoració de corrent contínua:Aquest és el corrent RMS màxim que el variador de freqüència pot manejar amb seguretat en totes les condicions de funcionament a una temperatura ambient fixa (normalment 40 [graus] C). Els corrents d'ona sinusoïdal de càrrega de la bola del motor han de ser iguals o inferiors a aquesta classificació.
Valoració actual de sobrecàrrega:Aquesta és una valoració inversa de temps/corrent que és el corrent màxim que el variador de freqüència pot produir durant un període de temps determinat. Les qualificacions típiques són del 110% al 150% de sobreintensitat durant 1 min, depenent del fabricant. Es poden obtenir valors nominals de corrent més alts sobredimensionant el variador de freqüència. Aquesta valoració és molt important a l'hora de dimensionar el variador de freqüència per als corrents que necessita el motor per al parell de ruptura.
Tensió de línia:Com amb qualsevol controlador de motor, s'ha d'especificar una tensió de funcionament. Els variadors de freqüència estan dissenyats per funcionar a una tensió nominal, com ara 240 VCA o 480 VCA, amb una variació de voltatge permesa de més o menys un 10%. La majoria d'arrencadors de motor funcionaran més enllà d'aquesta variació del 10%, però els accionaments de freqüència variable no ho faran i entraran en un viatge de protecció. Es recomana una lectura de voltatge registrada de les desviacions de potència de la línia per a cada aplicació.
Tipus d'accionament de freqüència variable VFD
VFD de control de volts/hertz (V/Hz).
En primer lloc, tenim els VFD de control de volts/hertz (V/Hz). Aquests VFD controlen la freqüència de la potència subministrada al motor. Són senzills però molt eficaços i troben el seu ús a les aplicacions més habituals.
VFD de control vectorial sense sensor
El següent és els VFD de control vectorial sense sensor. Aquestes unitats són més avançades que les unitats V/Hz. Poden mantenir un parell constant sense utilitzar un sensor de retroalimentació, cosa que els fa adequats per a aplicacions que necessiten una mica més de precisió.
VFD de control vectorial de flux
Finalment, tenim VFD de control de vectors de flux. Aquests són el millor del cultiu quan es tracta de control de precisió. Proporcionen un control precís i ràpid de la velocitat i el parell del motor, ideals per a aplicacions complexes i exigents.
Aplicació de la unitat de freqüència variable VFD
Sistemes de filtració de piscines
Els VFD es poden utilitzar en sistemes de filtració de piscines cobertes per augmentar la neteja. Els VFD utilitzats en els sistemes de filtració de piscines cobertes poden ajudar a reduir el consum d'electricitat variant fàcilment el volum d'aigua segons sigui necessari. El 40% de l'energia que utilitzen les piscines és necessària per filtrar l'aigua. Una bomba que utilitza un VFD pot ajudar en el reciclatge de l'aigua arrossegant-la al sistema de filtració.
Bombes elevadores de pressió
Els edificis comercials o grans com els hotels requereixen una pressió d'aigua suficientment alta per arribar a totes les unitats, inclosos els banys i les dutxes, mitjançant una bomba de pressió. Els VFD poden ser una millor alternativa a les vàlvules de control de pressió, ja que tenen un millor estalvi d'energia i elimina els costos de manteniment.
Sistemes de climatització
Els VFD s'han utilitzat en sistemes de climatització durant dècades. Tradicionalment s'han utilitzat per a la modulació de capacitat, però en els darrers anys també s'han utilitzat per a l'equilibri de ventiladors i bombes, monitorització d'equips i tall de l'ús d'energia dels equips en condicions de càrrega màxima. Els VFD poden ajudar a reduir el desgast dels components dels sistemes HVAC, ja que requereixen menys energia per engegar un motor, reduint així l'estrès dels components.
Fabricació
A la indústria manufacturera, els VFD s'utilitzen en cintes transportadores, extrusores i diverses maquinàries per proporcionar un control precís de la velocitat i el parell. Això millora la qualitat de la producció, redueix el desgast de les peces mecàniques i augmenta l'eficiència energètica.
Tractament d'aigües i aigües residuals
Els VFD són crucials per controlar la velocitat de les bombes a les plantes de tractament d'aigües i aigües residuals. Ajuden a regular el cabal i la pressió d'aigua, optimitzen l'ús d'energia i redueixen l'estrès mecànic de les bombes durant la posada en marxa i el funcionament.
Agricultura
En aplicacions agrícoles, els VFD s'utilitzen en sistemes de reg, assecadors de gra i sistemes de ventilació en graners i hivernacles. Mitjançant el control de la velocitat del motor, els VFD optimitzen el flux d'aigua i aire, redueixen el consum d'energia i milloren la vida útil dels equips.
Components de la unitat de freqüència variable VFD
Convertidor
El convertidor, o rectificador d'entrada de CA, ajuda a convertir la tensió de CA en una tensió de CC. El convertidor està format per múltiples díodes connectats en paral·lel entre si i només permeten que el corrent viatgi en una direcció. L'electricitat que flueix a través del convertidor es fa circular fins que es transforma en una tensió de CC aproximada.
Enllaç DC
DC Link és una secció de filtrat formada per inductors i condensadors de filtre. El propòsit de DC Link és suavitzar la tensió de CC ondulada obtinguda del circuit rectificador al pas anterior. A continuació, la sortida filtrada s'alimenta a l'entrada de l'inversor.
Inversor
El propòsit de l'inversor és tornar a convertir la sortida de l'enllaç DC, que és la tensió de CC filtrata, en CA. L'inversor s'utilitza per controlar la tensió variable, la sortida de freqüència variable al motor. L'inversor es compon d'interruptors IGBT que es connecten en parells per controlar el flux elèctric. Normalment es connecta a un controlador lògic que permet a un operador connectar i ajustar la tensió del motor. Controlant el camí del flux elèctric amb modulació d'amplada de pols, es pot produir tensió CA a partir de la font de CC.
Interfície d'usuari
Per aconseguir un ús òptim d'energia o estalviar energia, es necessita una interfície d'usuari per configurar el VFD. Una interfície d'usuari és un panell de control que està connectat al VFD, que permet l'entrada manual de l'usuari. Aquests van des d'un teclat fins a pantalles tàctils LCD. Els sistemes més nous ofereixen panells de control sense fil Bluetooth.
Lògica de control
A continuació, la lògica de control interpreta la configuració definida per l'usuari. És el programari necessari perquè el VFD es comuniqui amb la interfície d'usuari i el dispositiu de retroalimentació del motor. El programari es basa normalment en un diagrama d'estats, que segueix un conjunt de seqüències abans de completar una tasca des del principi fins a la parada. Això permet que el VFD estigui totalment automatitzat.
Factors a tenir en compte a l'hora de seleccionar la unitat de freqüència variable VFD
La primera decisió a prendre a l'hora d'escollir un VFD és assegurar-se que la unitat pot gestionar les demandes actuals dels motors. Comproveu la placa d'identificació del motor per obtenir el requisit de corrent de càrrega completa i, a continuació, trobeu una unitat que tingui una puntuació per almenys aquesta intensitat. Si esteu alimentant la unitat amb alimentació monofàsica, assegureu-vos d'utilitzar les classificacions de la unitat per a la monofàsica. Els variadors de freqüència es redueixen significativament per al funcionament monofàsic.
La mida del VFD s'ha de triar en funció del corrent màxim del motor a la demanda màxima i no en funció de la potència del motor. L'arrencada constant, l'aturada i les càrregues dinàmiques afecten l'electrònica dins del VFD molt més que l'efecte que tenen sobre el bus d'alimentació local i un motor d'arrencada de voltatge complet. Per tant, s'ha d'utilitzar el corrent de demanda punta.
Trieu entre parell variable (VT) i parell constant (CT) i classificacions separades per a cadascun. Utilitzeu les classificacions VT per a ventiladors i bombes o consulteu les classificacions CT per a transportadors i control general de la màquina. És important conèixer el tipus d'aplicació perquè les especificacions de la unitat s'organitzen en conseqüència. Si no esteu segur de quin utilitzar, us recomanem que aneu amb TC.
L'altitud a la qual utilitzeu el VFD també té un efecte en la refrigeració. A mesura que augmenta l'altitud, l'aire es torna menys dens. Aquesta disminució de la densitat de l'aire disminueix les propietats de refrigeració de l'aire. La majoria dels VFD estan dissenyats per funcionar al 100% de la seva capacitat a altituds de fins a 1000 m. Si esteu a una altitud més alta, la unitat ha de ser sobredimensionada per compensar la disminució de la refrigeració.
Voleu la freqüència portadora més baixa que el vostre motor pugui gestionar. La majoria de les vegades, la freqüència portadora predeterminada funcionarà bé, però si necessiteu reduir el soroll audible, la dissipació de calor o el consum d'energia, assegureu-vos que podeu modificar la freqüència portadora de la unitat.
La determinació de la mida correcta del VFD implica diversos mètodes de càlcul per garantir que el VFD pugui gestionar les demandes del motor. La fórmula bàsica utilitzada és: Mida del VFD (kW)=Potència del motor (kW) x Factor de servei. El factor de servei normalment oscil·la entre 1,1 i 1,5, la qual cosa explica els augments de càrrega inesperats i garanteix la fiabilitat. Per exemple, si teniu un motor de 10 kW i trieu un factor de servei d'1,2, la mida requerida del VFD seria com a mínim de 12 kW. Això garanteix que el VFD pugui gestionar pics ocasionals de càrrega sense sobreescalfar ni fallar.
A més, és crucial verificar que la classificació actual del VFD coincideix amb els amperes de càrrega completa (FLA) del motor. Això implica comprovar la placa d'identificació del motor per al seu FLA i assegurar-se que el VFD pot subministrar aquest corrent en totes les condicions de funcionament. Els càlculs més avançats poden tenir en compte factors com la distorsió harmònica, que poden afectar tant la font d'alimentació com el motor. Els harmònics són especialment importants en instal·lacions grans o sensibles, on poden provocar problemes de qualitat de l'energia i danys a l'equip.
L'ús d'eines específiques del fabricant o calculadores en línia pot simplificar aquest procés de dimensionament. Aquestes eines tenen en compte paràmetres d'entrada detallats, com ara la potència del motor, el tipus de càrrega i les condicions ambientals, i ofereixen recomanacions personalitzades. Aquest enfocament ajuda a garantir que el VFD seleccionat s'adapti bé a l'aplicació específica, millorant l'eficiència i la fiabilitat.
Com mantenir la unitat de freqüència variable VFD
Neteja regular
Les zones industrials i comercials tenen molta pols i deixalles en l'aire que es poden acumular en un VFD i afectar negativament el seu funcionament. Per evitar-ho, independentment del tipus de xassís del VFD, s'ha de garantir una neteja regular del VFD. El seu dissipador de calor i els ventiladors s'han de mantenir nets sempre. La neteja periòdica dels VFD es pot fer mitjançant la neteja, la neteja i la polvorització d'aire de l'acumulació d'ells.
Manteniment de la temperatura
Un altre consell crucial que cal seguir per al manteniment de primer nivell dels VFD és que s'ha de mantenir la seva temperatura, ja que s'utilitzen principalment en zones compactes on els pics de calor són habituals. Tanmateix, per mantenir la seva temperatura òptima, s'ha de garantir una circulació d'aire adequada. També s'han d'instal·lar sistemes de control de temperatura.
Inspeccions visuals periòdiques
Un altre enfocament proactiu per al manteniment dels VFD són les inspeccions visuals periòdiques. El personal de manteniment amb coneixements bàsics d'aquests controladors els ha d'inspeccionar visualment setmanalment per identificar qualsevol avaria visible. Algunes de les inspeccions clau que s'han de tenir en compte inclouen el funcionament dels sistemes de refrigeració de la zona, cables de fibra òptica, connexions i circuits d'emergència.
Evitar la penetració d'humitat
L'aigua i l'electricitat no són una combinació adequada en cap entorn industrial i no és diferent amb els accionaments de freqüència variable. Els VFD no han d'entrar en contacte amb la humitat, ja que inevitablement causarà diversos problemes com ara fallades de l'equip, comportaments erràtics i corrosió. Per tant, els VFD s'han de mantenir secs.
Connexions intactes
El següent a la llista de consells de manteniment de VFD és que heu de garantir unes connexions estretes. Les connexions elèctriques podrien haver-se solt a causa de les vibracions constants. Les connexions soltes provocaran un funcionament desigual del controlador.
